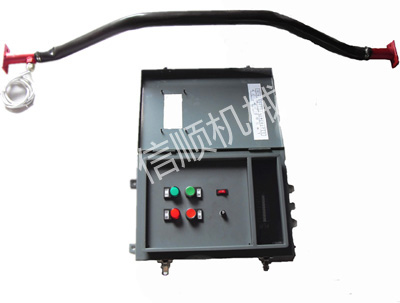

XS/ZS-L 感知式縱向撕裂保護裝置

XS/ZS-L感知式縱向撕裂保護裝置由感知器和控制箱兩大部分組成。感知器式縱向保護裝置的檢測元件，當運行中膠帶撕裂時，感知器能可靠地感知出來，并輸出一個開關量，電控箱內采用典型的繼電器控制路線，控制箱接到感知器發(fā)出的信號，控制繼電器的動作，輸出個開關量給控制室實現(xiàn)告警，自動停機，同時面板告警指示亮燈，控制電路自鎖，為是控制線路恢復，按動面板復位按鈕，同時面板上裝有自校按鈕，當控下此按鈕時，模擬現(xiàn)場撕裂故障，將檢驗控制系統(tǒng)工作。
